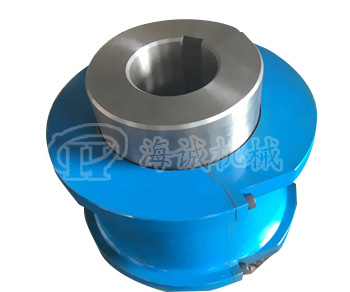

JS型蛇型弹簧联轴器

作者：发布时间：2020-01-19

JS型蛇型弹簧联轴器特点及应用场合：是一种结构先进的金属弹性联轴器。它靠蛇形弹簧片来传递扭矩。其传动特性与优点如下：

1、减振性好，使用寿命长联轴器以蛇形弹簧片轴向嵌入两半36％以上。梯形截面的蛇形弹簧片采用弹簧钢，经严格的热处理加工而成，具有良好的机械性能，从而使联轴器的使用寿命远比非金属弹性元件联轴器（如弹性套柱销，尼龙棒销联轴器）大为增长。

2、承受变动载荷范围大，起动两个半联轴器与簧片接触的齿面是弧形的，当传递扭矩增大时，弹簧片将沿齿弧面变形，使两个半联轴器作用在簧片上的力点靠近。簧片与齿面的接触点即力矩的变化，是随着传递扭矩的大小而变化的，它的传动特性是变刚度的。因而它具有比一般弹性联轴器能承受更大的载荷变动量。从下图可见，传动力使簧片沿齿弧变形时所产生的缓冲作用，尤其在机器起动时或强力冲击载荷时，可以保护配套机件。

3、传动效率高，运行可靠联轴器的传动效率，经测定达99.47％，其短时超载能力为额定扭矩的两倍，运行可靠。

4、噪声低，润滑好铝合金罩壳以保护弹簧避免运转时向外甩出，且壳体内储满黄油，不仅使润滑良好，而且使簧片啮合时的噪声被黄油阻尼吸收而消除。

5、结构简单，装拆方便整机零件少，体积小，重量轻，被设计成梯形截面的弹簧片与梯形齿槽的吻合尤为方便，紧密，从而使装拆，维护比一般联轴器简便。

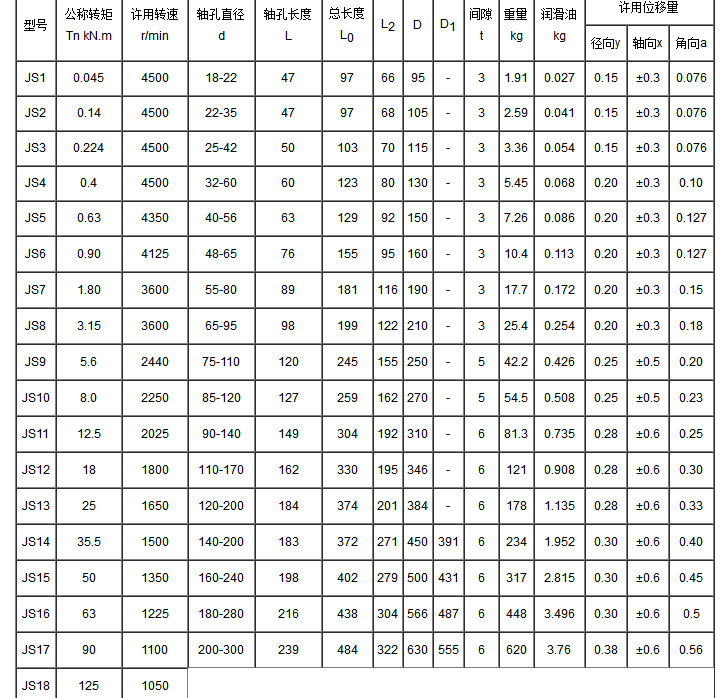

6、允许有较大的安装偏差由于弹簧片与齿弧面是点接触的，所以使联轴器能获得较大的挠性。它能被安装在同时有径向，角向，轴向的偏差情况下正常工作，具体安装偏差值见另表
