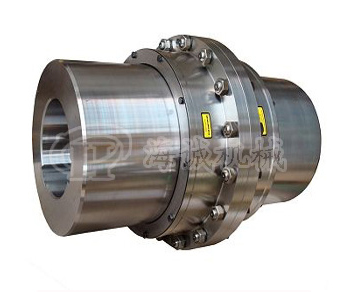

GIICL型鼓形齿式联轴器

作者：发布时间：2020-01-19

GIICL型鼓形齿式联轴器特点及应用场合：具有少量轴线偏移补偿性能，不能缓冲、减振。外形尺寸小，理论上传递转矩大，需要润滑、密封，但噪声较大、价格贵，用于联接水平两同轴线轴系传动。用于低速、重载工况条件下联接水平两同轴线，如冶金机械、重型机械等。不适用于高速、高精度的轴系传动，起动频繁、正反转多变的工况不宜采用。

WG型--基本型；

WGP型--带制动盘型，适用于与点盘式制动器配套；

WGZ型--带制动轮型，适用于与瓦块式制动器配套；

WGT型--接中间套型，适用于两轴长距离联接，许用转速[n]取决于中间套的长度和质量，并应验算临界转速；

WGC型--垂直安装型，用于联接垂直的两轴线轴系传动；

I型--密封端盖为分离型，齿间距较大，可以允许较大的径向位移，可与Y、J1、Z1型轴伸联接；

II型--密封端盖为整体型，齿间距小，相对允许径向位移小，结构紧凑，转动惯量小，可与Y、J1型轴伸联接；

GICL型--基本型(宽型)；

GIICL型--基本型(窄型)；

GICLZ型--中间轴型(宽型)；

GIICLZ型--中间轴型(窄型)；

GICL、GIICL型,用于两轴端直接联接；

GICLZ、GILZ型，用于两轴长距离联接；

GCLD型--电机轴伸型，用于电机轴伸联接；

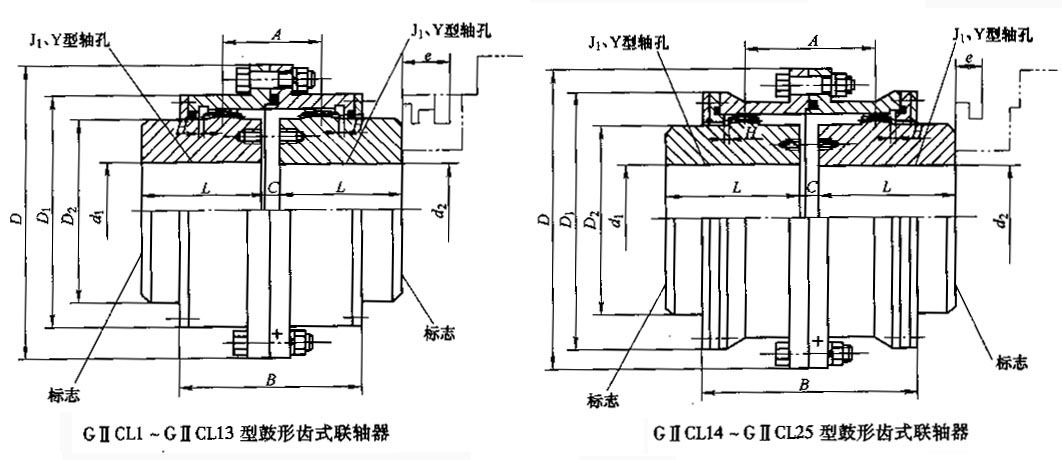

GⅡCL型鼓形齿式联轴器的参数及主要尺寸：(JB/T 8854.2-2001) mm

型号	公称转矩 Tn kN.m	许用转速 [n] r/min	轴孔直径 d₁,d₂	轴孔长度 L		D	D₁	D₂	C	H	A	B	转动惯量 kg.㎡	润滑脂用量 ml	质量 kg
				Y	J₁
GⅡCL1	0.4	4000	16,18,19	42	—	103	71	50	8	2	36	76	0.0035	51	5.1
			20,22,24	52	38								0.0035		3
			25,28	62	44								0.0035		3.1
			30,32,35	82	60								0.0038		3.6
GⅡCL2	0.71	4000	20,22,24	52	—	115	83	60	8	2	42	88	0.0058	70	4.9
			25,28	62	44								0.0055		4.5
			30,32,35,38	82	60								0.006		5.1
			40,42,45	112	84								0.0068		6.2
GⅡCL3	1.12	4000	22,24	52	—	127	95	75	8	2	44	90	0.0105	68	7.5
			25,28	62	44								0.01		7
			30,32,35,38	82	60								0.01		6.9
			40,42,45,48,50,55,56	112	84								0.0113		8.6
GⅡCL4	1.8	4000	38	82	60	149	116	90	8	2	49	98	0.02	87	10.1
			40,42,45,48,50,55,56	112	84								0.0223		12.2
			60,63,65	142	107								0.0245		14.5
GⅡCL5	3.15	4000	40,42,45,48,50,55,56	112	84	167	134	105	10	2.5	55	108	0.0378	125	16.4
			60,63,65,70,71,75	142	107								0.0433		19.6
GⅡCL6	5	4000	45,48,50,55,56	112	84	187	153	125	10	2.5	56	110	0.0663	148	22.1
			60,63,65,70,71,75	142	107								0.075		26.5
			80,85,90	172	132								0.0843		31.2
GⅡCL7	7.1	3750	50,55,56	112	84	204	170	140	10	2.5	60	118	0.103	175	27.6
			60,63,65,70,71,75	142	107								0.115		33.1
			80,85,90,95	172	132								0.1298		39.2
			100,(105)	212	167								0.151		47.5
GⅡCL8	10	3300	55,56	112	84	230	186	155	12	3	67	142	0.167	268	35.5
			60,63,65,70,71,75	142	107								0.188		42.3
			80,85,90,95	172	132								0.21		49.7
			100,110,(115)	212	167								0.241		60.2
GⅡCL9	16	3000	60,63,65,70,71,75	142	107	256	212	180	12	3	69	146	0.316	310	55.6
			80,85,90,95	172	132								0.356		65.6
			100,110,120,125	212	167								0.413		79.6
			130,(135)	252	202								0.47		95.8
GⅡCL10	22.4	2650	65,70,71,75	142	107	287	239	200	14	3.5	78	164	0.511	472	72
			80,85,90,95	172	132								0.573		84.4
			100,110,120,125	212	167								0.659		101
			130,140,150	252	202								0.745		119
GⅡCL11	35.5	2350	70,71,75	142	107	325	276	235	14	2.5	81	170	0.454	550	97
			80,85,90,95	172	132								1.096		114
			100,110,120,125	212	167								1.235		138
			130,140,150	252	202								1.34		161
			160,170,(175)	302	242								1.588		189
GⅡCL12	50	2100	75	142	107	362	313	270	16	4	89	190	1.623	695	128
			80,85,90,95	172	132								1.828		150
			100,110,120,125	212	167								2.113		205
			130,140,150	252	202								2.4		213
			160,170,180	302	242								2.728		248
			190,200	352	282								3.055		285
GⅡCL13	71	1850	150	252	202	412	350	300	18	4.5	98	208	3.925	1019	269
			160,170,180,(185)	302	242								4.425		315
			190,200,220,(225)	352	282								4.918		360
GⅡCL14	112	1650	170,180,(185)	302	242	462	418	335	22	5.5	172	296	8.025	3900	421
			190,200,220,	352	282								8.8		476
			240,250	410	330								9.725		544
GⅡCL15	180	1500	190,200,220	352	282	512	465	380	22	5.5	182	316	14.3	3700	608
			240,250,260	410	330								15.85		696
			280,(285)	470	380								17.45		786
GⅡCL16	250	1300	200	352	282	580	522	430	28	7	209	354	23.925	4500	799
			240,250,260	410	330								26.45		913
			280,300,320	470	380								29.1		1027
GⅡCL17	355	1200	250,260	410	330	644	285	490	28	7	198	364	43.095	4900	1176
			280,(290)300,320	470	380								47.525		1322
			340,360,(365)	550	450								53.725		1532
GⅡCL18	500	1050	280,(290)300,320	470	380	726	654	540	28	8	22	430	78.525	7000	1698
			340,360,380	550	450								87.75		1948
			400	650	540								99.5		2278
GⅡCL19	710	950	300,320	470	380	818	748	630	32	8	232	440	136.75	8900	2249
			340,(350),360,380,(390)	550	450								153.75		2591
			400,420,440,450,460,(470)	650	540								175.5		3026
GⅡCL20	1000	800	360,380,(390)	550	450	928	838	720	32	11	247	470	261.75	11000	3384
			400,420,440,450,460	650	540								299		3984
			480,500
			530,560,600	800	680								360.75		4430
G, ⅡCL21	1400	750	400,420,440,450,460	650	540	1022	928	810	40	12	255
